نکته کلیدی برای انتخاب سیم مسطح بافته شده یا سیم بافته مسی گرد این است که تعیین کنید آیا سناریوی کاربردی شما برای ناحیه تماس و پایداری سازه ارزش بیشتری قائل است یا برای انعطاف پذیری خمشی و راحتی سیم کشی ارزش بیشتری قائل است.

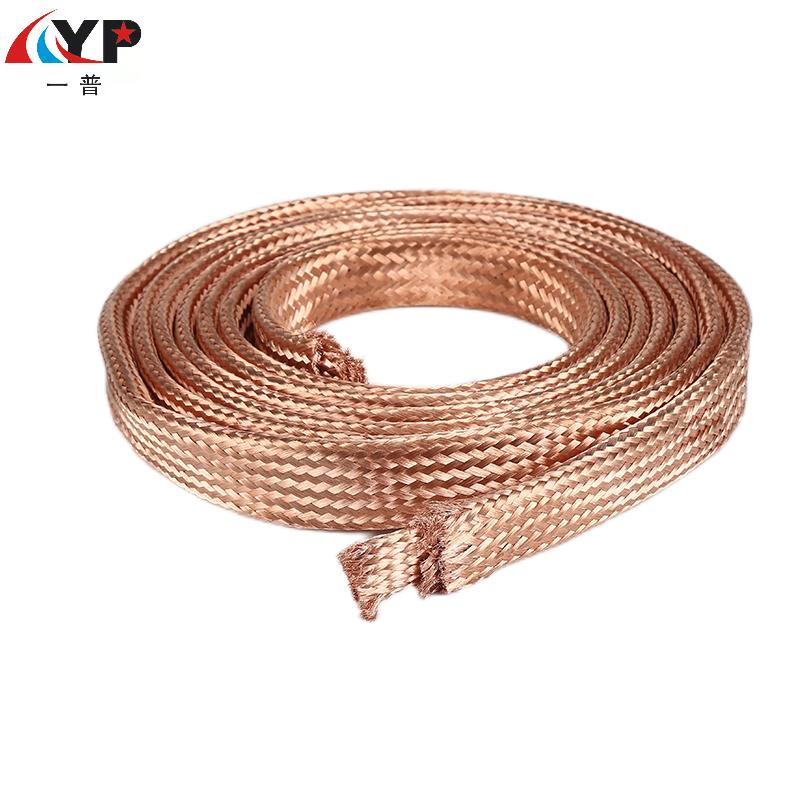

سیم مسطح بافته شده- مناسب برای اتصالات ثابت، جریان بالا و کاربردهای مقاوم در برابر زلزله
اگر با شرایط زیر مواجه شدید، سیم های تخت را در اولویت قرار دهید:
- اشیاء متصل صفحات مسطح هستند، مانند خطوط خروجی ترانسفورماتور، شین های تابلو برق و کنتاکت های قطع کننده مدار. یک شکل صاف می تواند کاملاً مناسب باشد، سطح تماس را افزایش دهد و مقاومت تماس را کاهش دهد.
- لرزش در تجهیزات وجود دارد، مانند زمانی که به موتورها یا موتورهای دیزلی بزرگ متصل می شود. ساختار بافندگی آن می تواند به طور موثر ارتعاشات را مهار کند و نسبت به میله های مسی تک رشته ای در برابر خستگی مقاوم تر است.
-نیاز به جلوگیری از شلی: پس از برش به راحتی پراکنده نمی شود و انتهای نخ در حین نصب نیازی به درمان خاصی ندارد و باعث راحتی کار می شود.
-حمل جریان بالا: در سناریوهای جریان بالا (مثل صدها یا حتی هزاران آمپر)، سیم های تخت دارای مساحت اتلاف حرارت بیشتری هستند و معمولاً ظرفیت حمل جریان بهتری نسبت به سیم های دایره ای با سطح مقطع یکسان دارند.

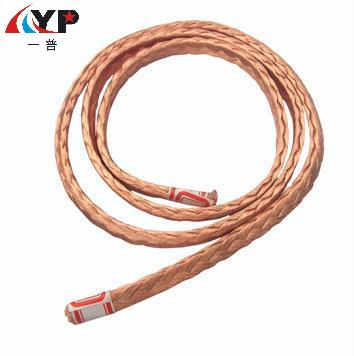

سیم گرد مسی بافته شده- مناسب برای سیم کشی انعطاف پذیر، اتصالات حرکتی و فضاهای باریک
اگر ویژگی های زیر رعایت شود، خطوط دایره ای انتخاب مناسب تری هستند:
-فضای سیم کشی باریک و پیچ در پیچ مانند گوشه های کابینت برق و نیاز به نصب مجرا می باشد. ساختار پیچ خورده سیم های گرد فوق العاده نرم است و شعاع خمشی بسیار کمی دارد.
- اجزای اتصال به حرکت نیاز دارند، مانند سرب برس کربن برای موتورها و اتصالات فعال برای روبات ها. انعطافپذیری سیمهای دایرهای باعث میشود که در طول خمش مکرر کمتر در معرض شکستگی قرار گیرند.
-مسیر نصب ثابت نیست: در صورت نیاز به تنظیم موقعیت اتصال در محل، خم شدن و شکل دادن به سیم گرد آسان تر است.
- الزامات سیم کشی جهانی: به عنوان یک سیم انعطاف پذیر جهانی، اجزای مختلف الکتریکی معمولی را به هم متصل می کند.
خلاصه:
مرحله 1: به شکل ترمینال اتصال نگاه کنید
-اگر ترمینال تخت باشد (مانند شینه، شینه مسی) ← سیم تخت را انتخاب کنید.
-اگر ترمینال دایره ای باشد (مثل پایه یا پیچ) از هر دو می توان استفاده کرد، اما سیم های دایره ای انعطاف پذیرتر هستند و سیم های صاف باید با انتهای دایره ای چین شوند.
مرحله 2: مسیر نصب و محیط را بررسی کنید
-مسیر ثابت، مستقیم یا فقط کمی خمیده است → یک خط صاف انتخاب کنید.
-مسیر پیچیده است، نیاز به خم های متعدد یا عبور از سوراخ های باریک دارد → یک خط دایره ای انتخاب کنید.
